?關于線束和端子壓接的技術資料概述

一、線束與端子壓接基礎

1. 定義與目的

• 壓接是在導線和端子接觸區域施加壓力使其成型，實現緊密連接的工藝。

• 目的是在壓接端子與導線之間提供不可分離的、長時間可靠的電氣和機械連接。

2. 壓接的優勢

• 通過計算可得出適合特定線徑范圍和料厚的壓接結構。

• 僅調整壓接高度即可用于不同線徑的壓接。

• 可通過連續沖壓生產實現低成本。

• 壓接過程可自動化。

• 在苛刻環境下性能穩定。

二、壓接三要素

1. 導線

• 選用線徑需符合壓接端子適用性要求。

• 剝線需符合要求，包括長度適合、不損鍍層、末端不開裂分叉等。

2. 端子

• 按形式不同，分為開筒式和閉筒式。

• 按鍍層不同，分為鍍錫、鍍銀、鍍金、鍍鎳等。

• 還可按是否含絕緣壓接或密封部分進行區分。

3. 壓接工具

• 壓接工具的選擇對于壓接質量至關重要。

• 不同類型的端子可能需要不同的壓接工具。

三、壓接過程與步驟

1. 壓接前準備

• 選擇合適的端子和導線。

• 對導線進行剝皮處理，確保裸露部分的長度和質量符合要求。

2. 壓接步驟

• 壓接刀具打開，端子放置在下刀上。

• 導線由手或機械設備送至合適的位置。

• 上刀向下移動，把導線壓入包筒。

• 包筒隨上刀折彎，壓接成型。

• 設定的壓接高度保證了壓接質量。

四、壓接質量檢測與評估

1. 外觀檢查

• 壓接完成后，對壓接部位進行外觀檢查，確保無裂紋、變形或損傷等現象。

2. 電氣性能測試

• 使用專業的測試儀器對壓接部位的電阻和電氣性能進行測試，確保符合設計要求。

3. 機械強度測試

• 對壓接部位進行拉力測試，確保其能夠承受一定的機械應力而不發生斷裂或松動。

4. 端子剖面分析

• 線束廠經常用來檢測端子質量的方法。

• 包括切割、研磨、腐蝕、清潔、成像、分析等步驟。

• 使用全自動端子截面分析儀進行成像和分析。

五、常見問題及解決方法

1. 壓接高度過小或過大

• 原因：壓接機設置不正確或模具擺放位置高度不當。

• 解決方法：調整壓接機上的導體壓接高度，使用游標卡尺或千分尺檢驗壓接高度在規定范圍內。

2. 絕緣層高度過大或過小

• 原因：絕緣類型和厚度的多樣性。

• 解決方法：獨立于導體壓接高度調節絕緣壓接高度，使用IDT技術等。

3. 線芯松散

• 原因：線芯沒有完全封閉在導體壓接區。

• 解決方法：重新收攏線纜成束，然后插入進行壓接的端子中。

4. 剝線長度過短

• 原因：剝線設備剝線長度不足。

• 解決方法：增大剝線設備的剝線長度至該端子的規定值。

5. 線纜插入過深

• 原因：線纜插入壓接機時用力過大或線纜止口位置不當。

• 解決方法：確認沒有使用過大的力將線纜插入壓接機，或調節線纜止口的位置使之正確地軸向定位已剝皮的線纜。

六、技術提升與發展趨勢

1. 新材料的應用

• 隨著新材料的發展，端子和導線的材質將不斷優化，提高壓接質量和可靠性。

2. 新工藝的研發

• 不斷研發新的壓接工藝和技術，提高壓接效率和降低成本。

3. 自動化與智能化

• 壓接過程將越來越自動化和智能化，減少人工干預，提高生產效率和產品質量。

以上是關于線束和端子壓接的一些技術資料概述。這些資料涵蓋了線束與端子壓接的基礎、壓接三要素、壓接過程與步驟、質量檢測與評估、常見問題及解決方法以及技術提升與發展趨勢等方面。希望這些資料能為相關從業人員提供有益的參考和借鑒。

深圳戴泰科電子技術有限公司公司介紹

深圳戴泰科電子技術有限公司公司介紹

深圳戴泰科電子技術有限公司（Shenzhen Dynetec Electronic Technology Co., Ltd.）是一家專業的高科技公司，成立于2017年11月16日，注冊于廣東省深圳市光明區馬田街道新莊社區別墅路1號中志智谷大廈605。公司隸屬于加拿大NorthRail Inc.（部分資料提及為Analyn Inc.），自成立以來，始終致力于測量和控制系統的研究與開發，致力于將世界領先的產品和技術服務引入中國市場。

經營范圍

深圳戴泰科電子技術有限公司的經營范圍涵蓋了多個領域，主要包括：端子機壓力監測系統組裝與研發；技術開發、技術咨詢、技術服務；基礎軟件服務、應用軟件服務；計算機系統服務及集成；銷售計算機、軟件及輔助設備、通訊設備、電子產品、儀器儀表、機械設備等。公司以傳感器技術為背景，專注于工業自動化過程測量與控制，產品廣泛應用于航空、航天、汽車、兵器、鐵路、通訊、醫療等多個領域。

產品

深圳戴泰科電子技術有限公司的主要產品集中在工業自動化測量與控制領域，具體產品包括但不限于：

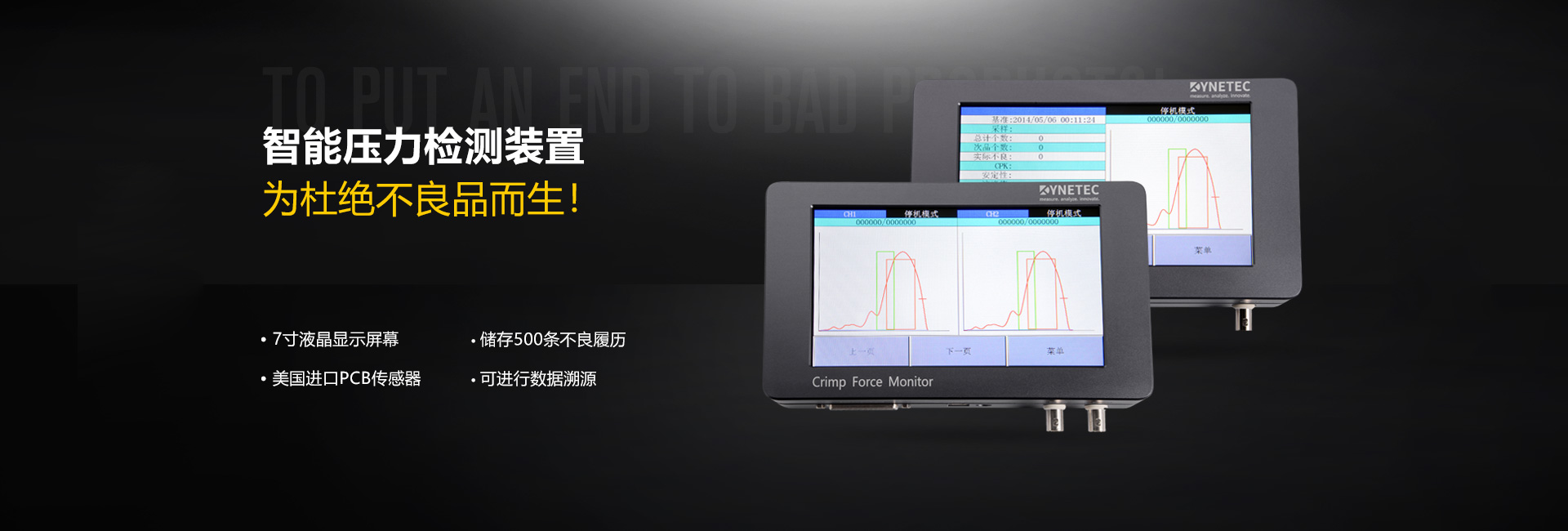

1. 端子機壓力管理裝置：

• CFM系列：包括CFM-1CH、CFM-2CH、CFM-1CH-2000、CFM-2CH-2000等型號。這些裝置能夠精確監測端子機的壓接力，確保壓接過程中的穩定性和質量。它們具有適應性強、易于操作、精確分析、數據溯源等特點，廣泛應用于汽車、航空、鐵路等領域。

• 單雙通道壓力管理裝置：提供單通道和雙通道的壓力監測設備，滿足不同生產線的需求。

2. 線序檢測裝置：

• 該類產品用于檢測線束中的線序是否正確，確保電氣連接的準確性和可靠性。

3. CCD視覺檢測設備：

• 利用先進的CCD成像技術，對生產線上的產品進行視覺檢測，提高生產效率和產品質量。

4. 其他自動化設備：

• 包括全自動端子機、超靜音端子機、全自動排線端子機等，這些設備結合了公司的核心技術，為用戶提供高效、穩定的自動化解決方案。

服務

深圳戴泰科電子技術有限公司不僅提供高質量的產品，還致力于為客戶提供全方位的服務支持，具體包括：

1. 技術開發與咨詢：

• 公司擁有專業的技術團隊，能夠為客戶提供定制化的技術開發方案，并解答客戶在使用過程中的技術問題。

2. 系統集成服務：

• 提供計算機系統服務、計算機系統集成服務，幫助客戶將公司的產品無縫集成到現有的生產系統中。

3. 售后服務：

• 提供完善的售后服務體系，包括產品安裝、調試、維修等，確?？蛻粼谑褂眠^程中無后顧之憂。

4. 應用案例分享：

• 通過公司官網等渠道，分享公司在不同行業的應用案例，幫助客戶更好地了解產品的應用場景和效果。

綜上所述，深圳戴泰科電子技術有限公司以其專業的產品和技術服務，在工業自動化領域樹立了良好的口碑。公司將繼續秉承創新、務實、高效的理念，為客戶提供更加優質的產品和服務。

技術實力

深圳戴泰科電子技術有限公司在測量和控制系統領域擁有強大的自主研發能力，其壓接力監控系統的軟、硬件全部由公司自主研發，并擁有自主知識產權。公司緊跟世界工業自動化技術的發展趨勢，不斷消化吸收世界前沿技術，為客戶提供性能卓越、品質超群的產品和個性化的服務。

企業文化

深圳戴泰科電子技術有限公司秉承“自信、自律、自立、自強”的企業精神，堅持走專業化、標準化的發展道路。公司注重客戶需求，以提供高質量和最大價值的專業化產品和服務為目標，贏得了客戶的廣泛認可和尊重。同時，公司也注重員工的成長與發展，為員工創造良好的工作環境和發展前景，實現員工與公司的共同成長。

市場地位與發展前景

作為一家科技型中小企業，深圳戴泰科電子技術有限公司在測量和控制系統領域已經取得了一定的市場地位。隨著工業自動化技術的不斷發展和市場需求的不斷增長，公司將繼續加大研發投入，拓展業務領域，提升產品競爭力，為客戶提供更加優質的產品和服務。同時，公司也將積極響應國家創新驅動發展戰略的號召，推動科技創新和產業升級，為實現公司長遠戰略目標和社會價值貢獻力量。

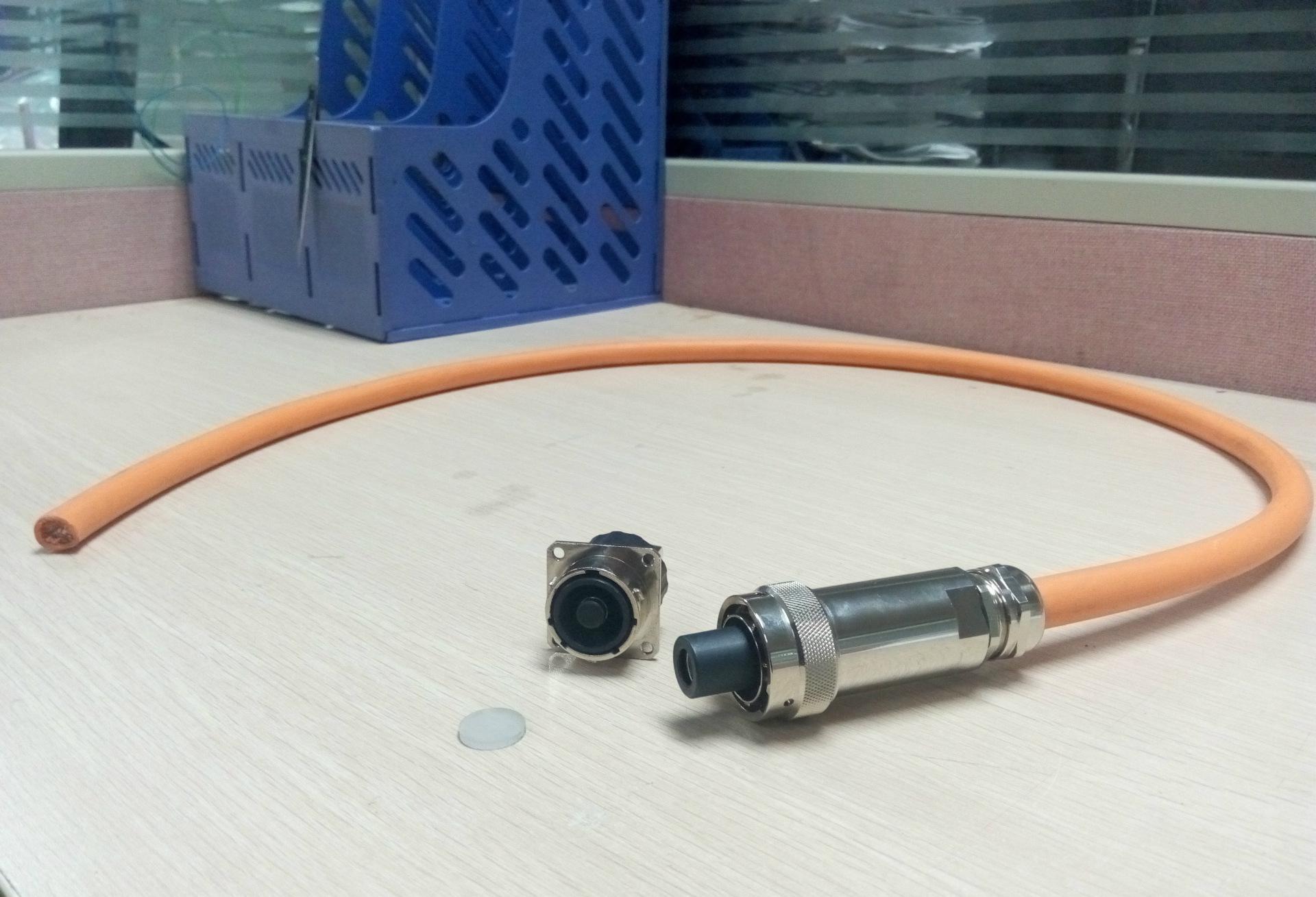

線束端子壓接：科技與連接的橋梁

線束端子壓接：科技與連接的橋梁

在現代工業領域，尤其是汽車、電子和通訊等行業，線束端子壓接作為一項關鍵技術，扮演著至關重要的角色。它不僅是電氣連接的基礎，更是確保設備穩定運行和高效傳輸的保障。本文將帶您深入了解線束端子壓接的原理、重要性及其在現代工業中的應用。

一、線束端子壓接的基本原理

線束端子壓接，簡而言之，是通過施加一定的機械外力，使電線與端子之間形成緊密且牢固的連接。這一過程通常借助專業的壓接模具和壓接設備完成。在壓接過程中，電線的絕緣層被剝去，露出導體部分，隨后端子被精確地放置在導體上，并通過模具施加壓力，使端子與導體緊密結合，形成電氣和機械上的雙重連接。

二、線束端子壓接的重要性

1. 電氣連接可靠性：壓接工藝能夠確保端子與導線之間形成穩定、可靠的電氣連接，減少電阻，提高導電性能，從而避免因接觸不良導致的電氣故障。

2. 機械強度：壓接后的端子與導線連接緊密，能夠承受較大的拉力和振動，確保在各種復雜環境下都能保持穩定的連接狀態。

3. 生產效率：相比傳統的焊接方式，壓接工藝更加快捷、靈活，能夠大幅提高生產效率，降低生產成本。

4. 環境適應性：在惡劣的環境條件下，如高溫、高濕、腐蝕等，壓接工藝依然能夠保持穩定的連接性能，確保設備的正常運行。

三、線束端子壓接的工藝要求

1. 導線選擇：導線的線徑需符合壓接端子的適用性要求，剝線長度需適中，不能損傷鍍層，且末端不應開裂分叉。

2. 端子類型：根據應用需求，端子可分為開筒式和閉筒式等多種類型。選擇合適的端子類型對于確保壓接質量至關重要。

3. 壓接工具與設備：精密的壓接工具和設備是保證良好壓接品質的關鍵。目前市場上有手動、半自動和全自動等多種壓接設備可供選擇，用戶可根據實際生產需求進行選擇。

4. 工藝控制：壓接過程中需嚴格控制壓力、位移等參數，以確保端子和導線之間的連接質量。此外，還需對壓接后的成品進行嚴格的檢測，如拉力測試、電氣性能測試等，以確保產品符合相關標準和要求。

四、線束端子壓接在現代工業中的應用

1. 汽車行業：汽車線束的可靠性對于汽車的安全性和穩定性至關重要。線束端子壓接機廣泛應用于汽車制造過程中，確保線束連接的質量。

2. 電子行業：在電子產品的制造過程中，線束連接同樣不可或缺。無論是家電、通訊設備還是計算機等電子產品，都需要通過線束連接各個部件。線束端子壓接技術能夠確保線束連接的質量，提高電子產品的穩定性和可靠性。

3. 通訊行業：通訊設備的正常運行離不開高質量的線束連接。線束端子壓接技術能夠精確控制壓接過程，確保端子和導線的連接質量，滿足通訊設備對傳輸速度和穩定性的要求。

五、結語

線束端子壓接作為連接技術與工業生產的橋梁，其重要性不言而喻。隨著科技的不斷進步和工業的快速發展，線束端子壓接技術也將不斷創新和完善，為各行各業的設備連接提供更加可靠、高效的解決方案。
